前后处理模块

前处理

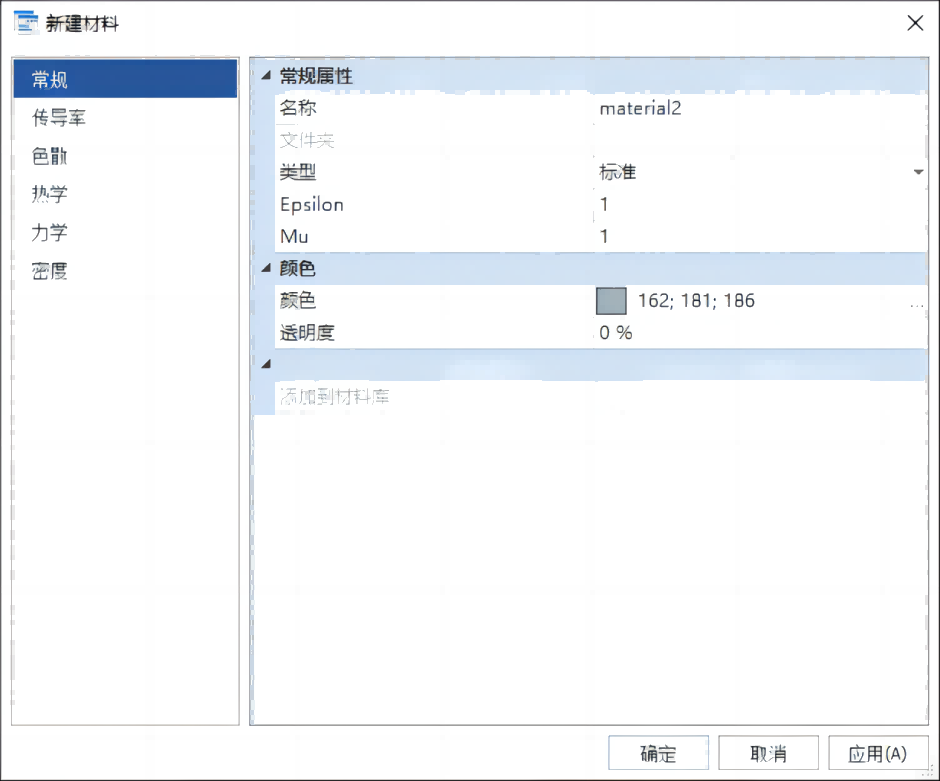

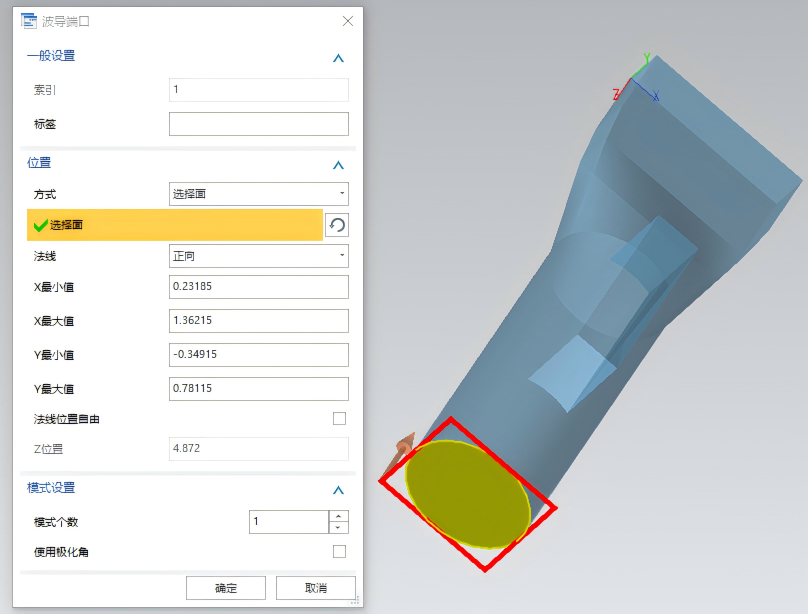

前处理模块提供强大的几何建模功能、网格划分功能以及丰富的参数设置功能，可以帮助用户准确灵活的定义仿真对象和仿真参数，并查看仿真对象的网格质量。该模块具备简易的操作界面和友好的人机交互性，根据仿真问题的不同提供不同的参数设置选择，功能强大，可操作性强，便于用户快速上手使用。

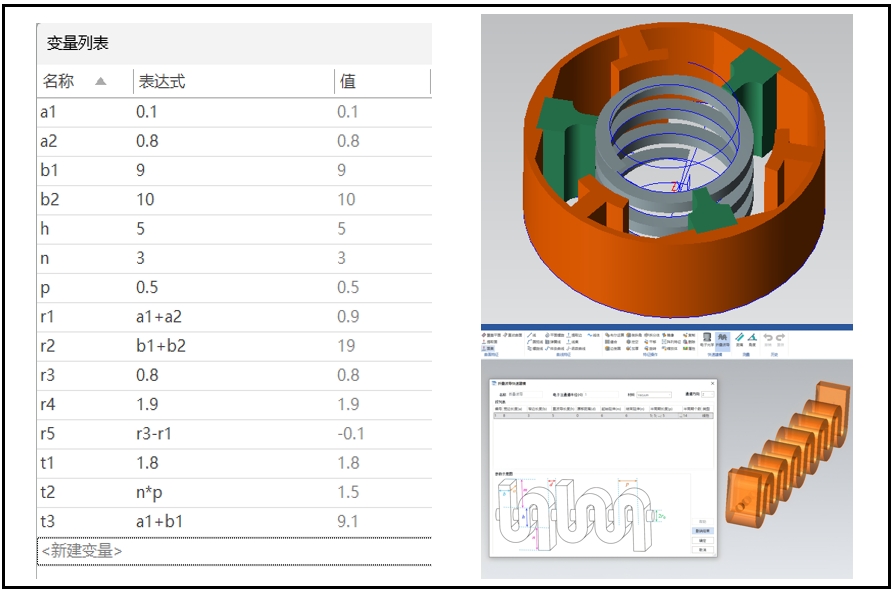

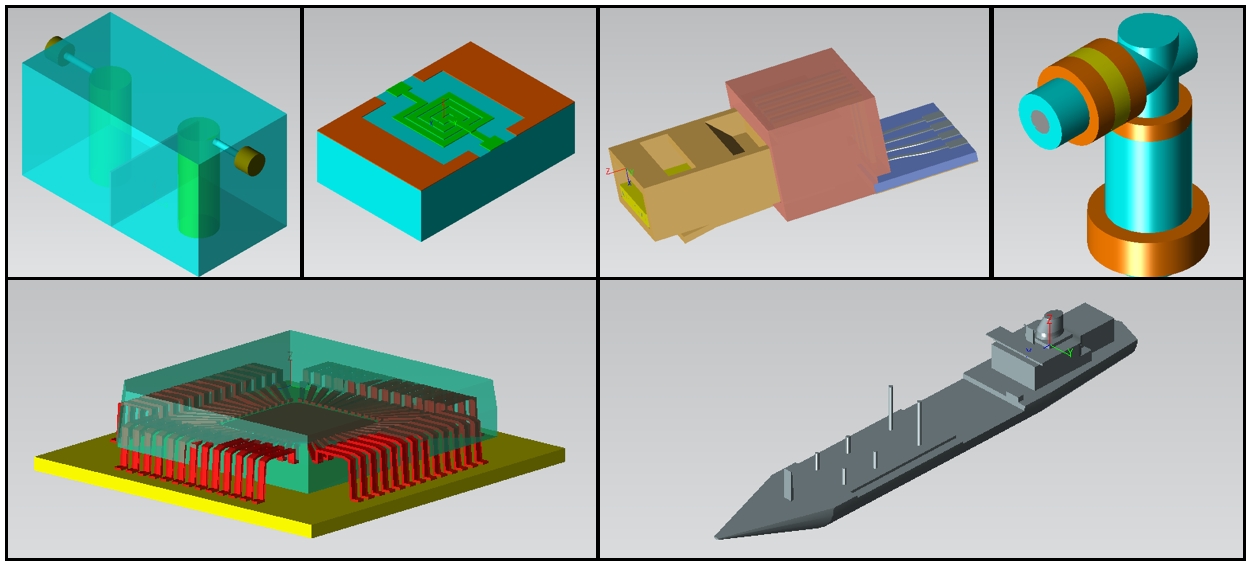

几何建模具有先进的混合建模能力，支持三维体素模、快速参数化/变量化建模，支持布尔运算、倒角、挖空等多种特征操作，同时提供特殊结构的快速建模模板，为后续模块提供高精度的模型。几何建模兼容主流CAD模型格式，支持多种模型的导入导出，支持与国际通用三维CAD\CAE模型数据的高效数据交换。

前处理模块内置了一个专家级网格自动划分系统，基于全局非均匀曲面共形网格技术，能够生成高质量网格，适用于各种多尺度以及复杂曲面的模型。网格划分支持用户通过设置最大网格、最小网格等关键网格参数调整仿真对象的网格质量，支持局部网格加密和自适应网格迭代等功能。用户可以在设置网格参数后预览网格分布效果，进行调整。

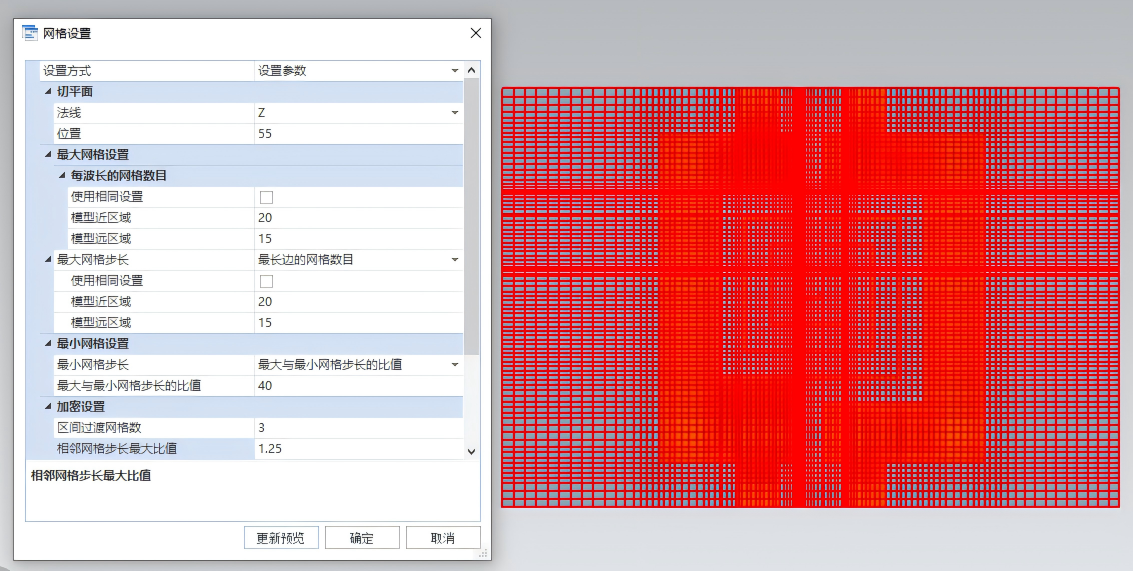

网格参数设置

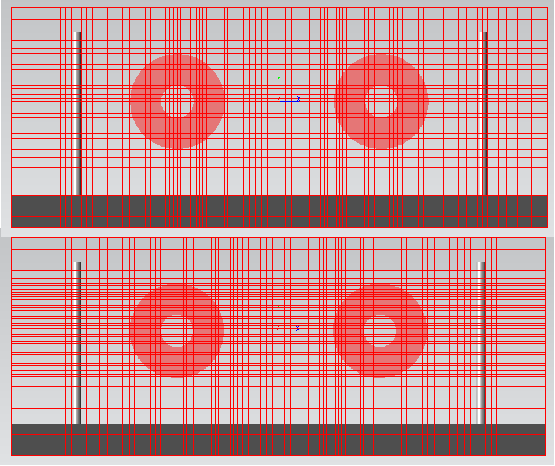

局部网格加密（加密前（上）；加密后（下））

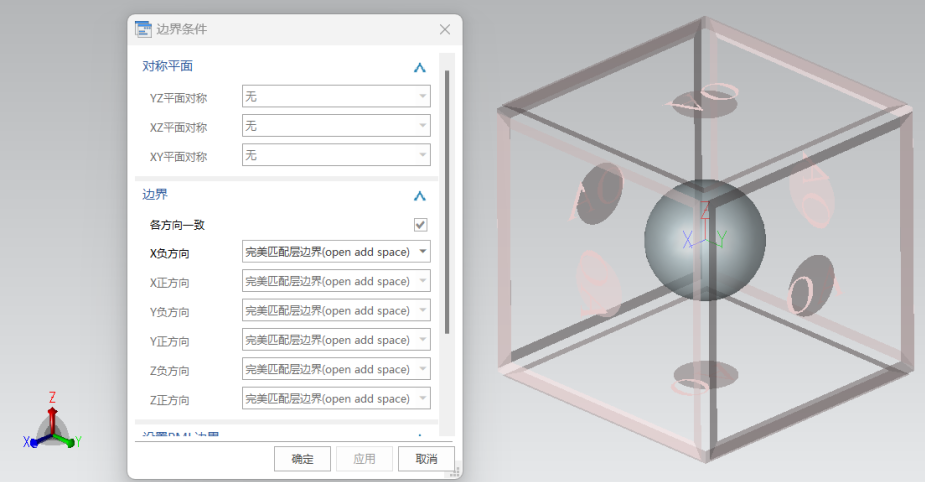

◇边界条件设置包括理想电边界、理想磁边界、完美匹配层边界、周期边界等边界类型的设置，使得用户可以灵活模拟各类实际问题；

后处理

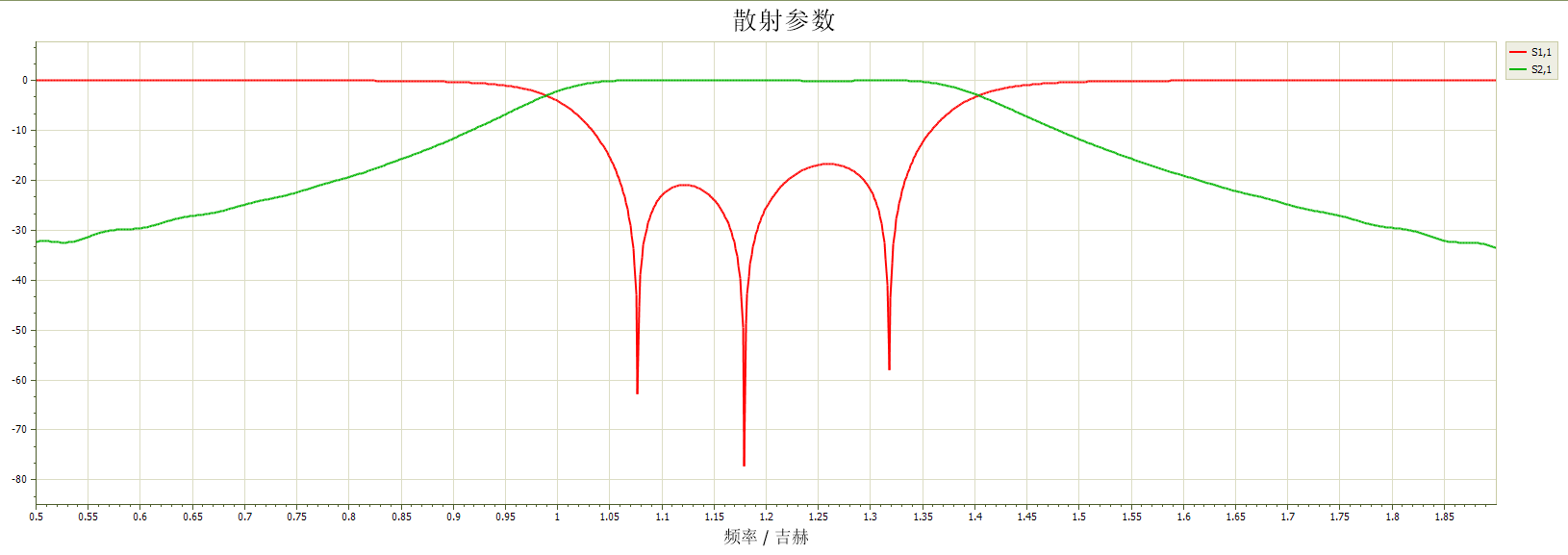

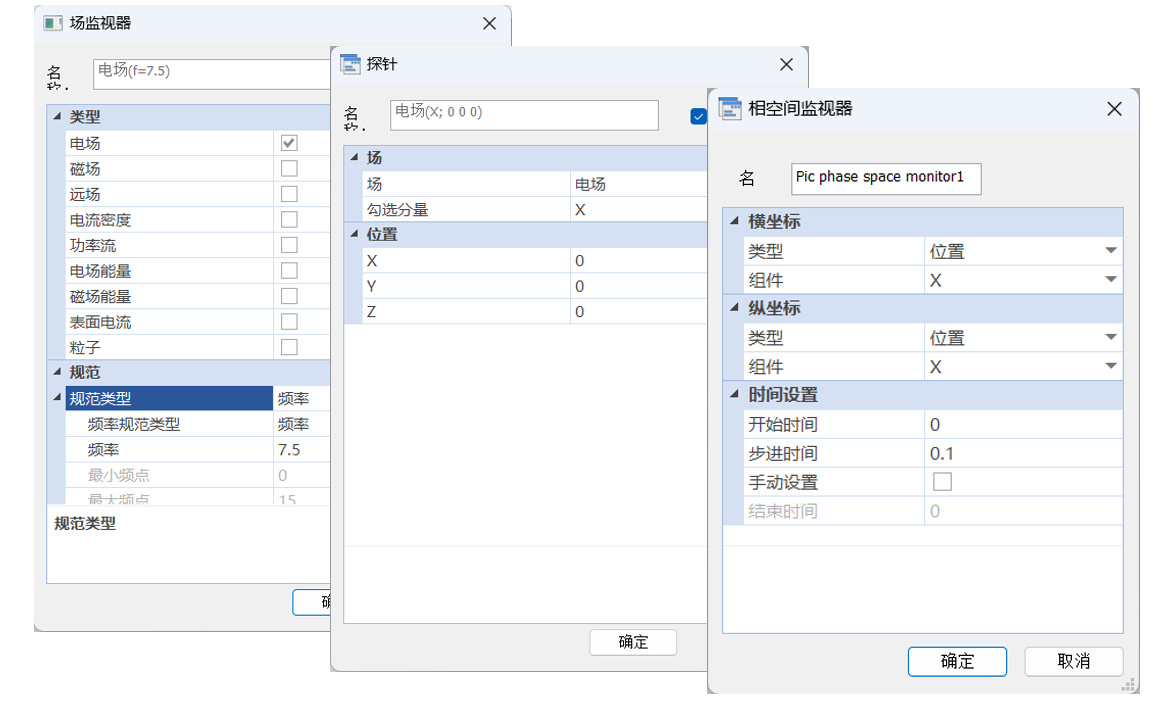

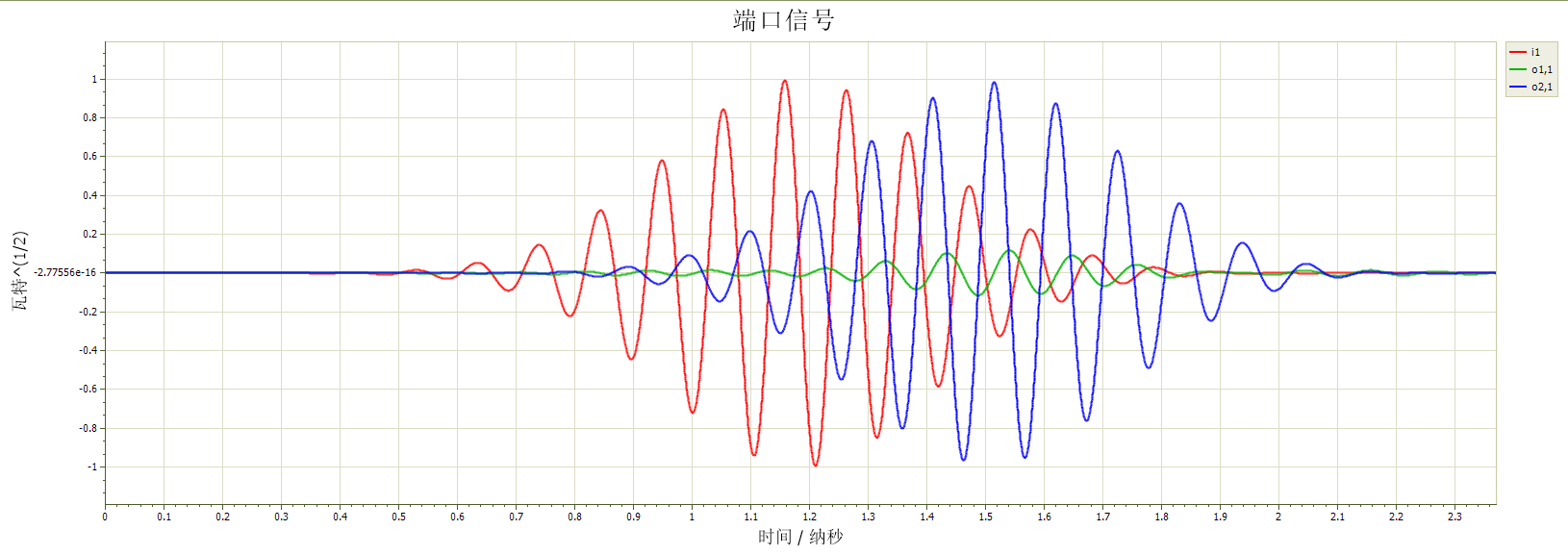

后处理模块为数值模拟结果提供丰富的数据分析和可视化功能。数据分析能够对默认参量以及各种用户设置的监视器的结果进行全面诊断，包括S参数、端口模式、近远场、电势、电荷密度、粒子分布等。

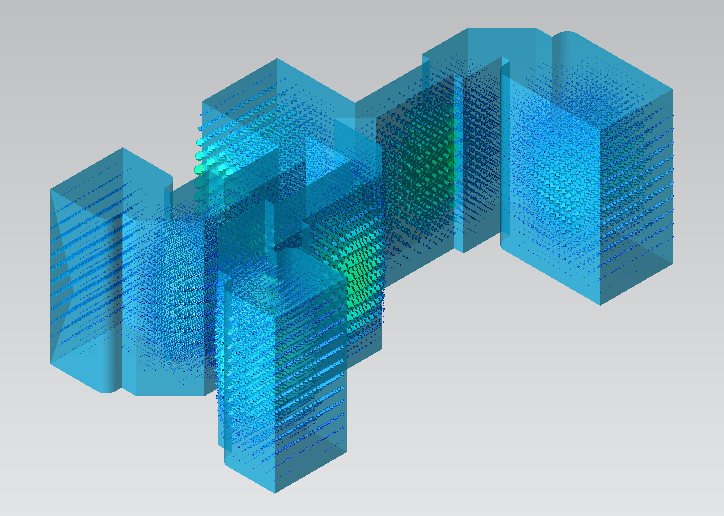

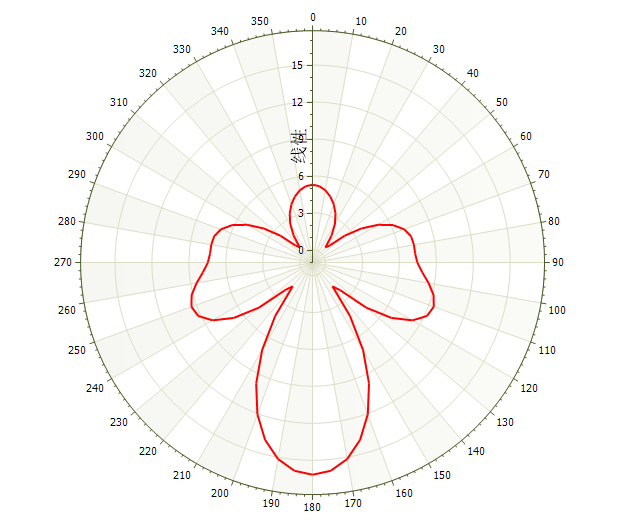

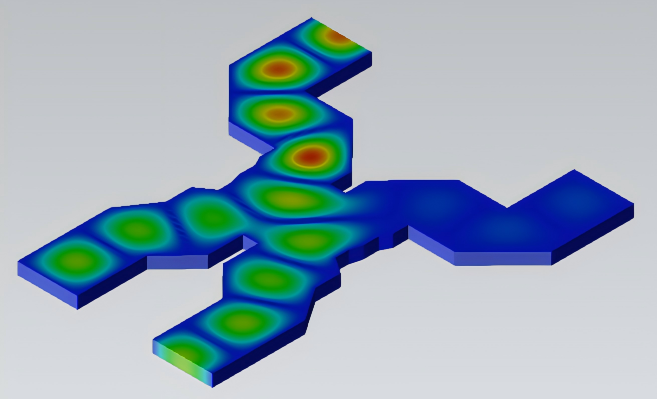

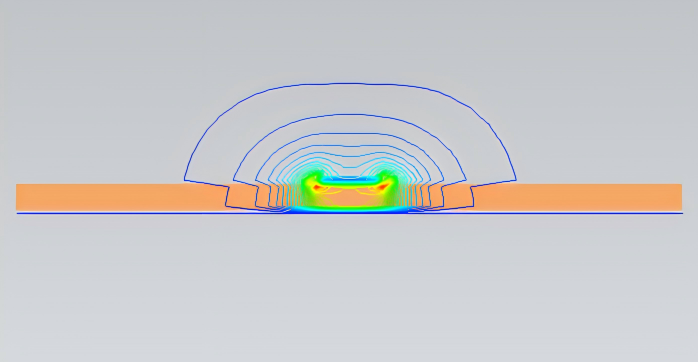

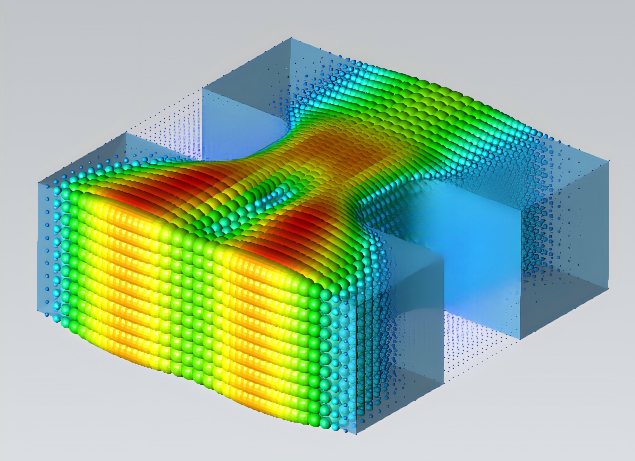

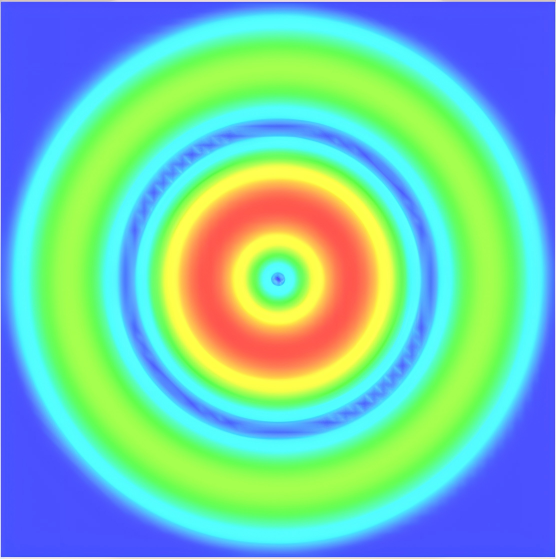

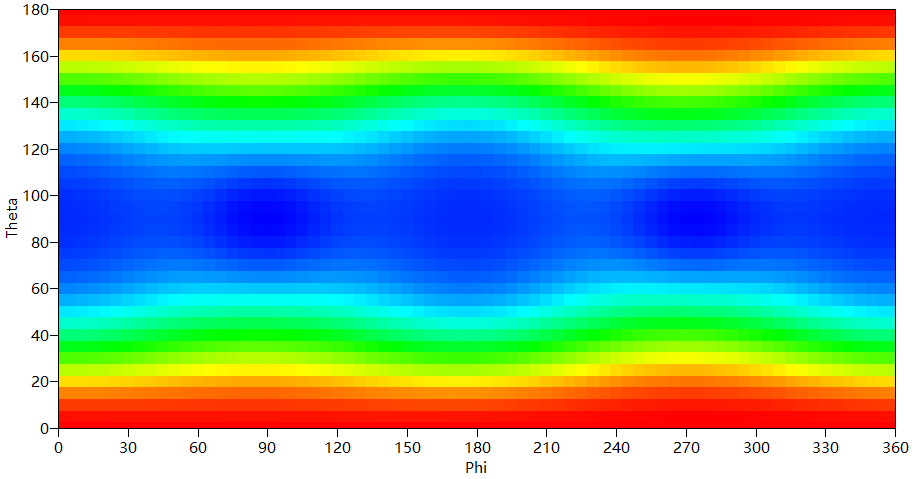

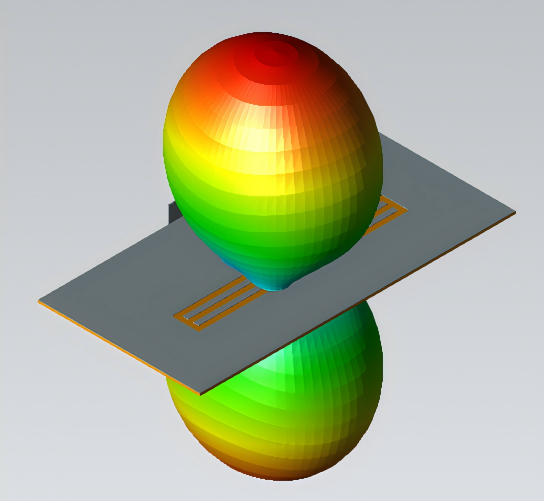

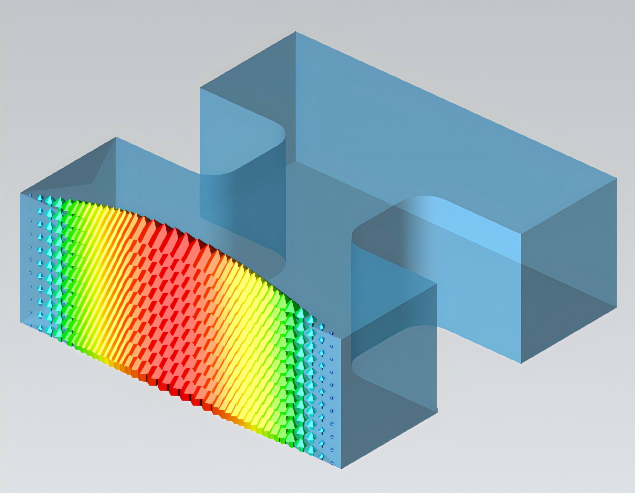

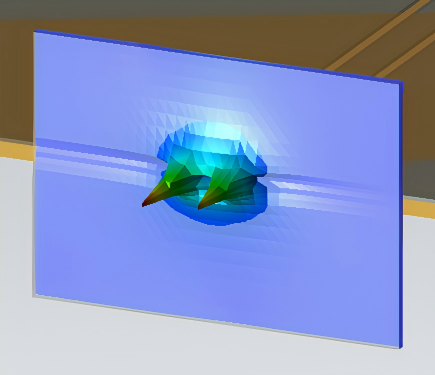

同时，后处理模块支持结果的多种可视化展示形式，如一维图、二维/三维图（箭头图、等值线图、表面云图等）、粒子分布、远场方向图以及各种动态效果图等，帮助用户直观理解复杂物理现象。

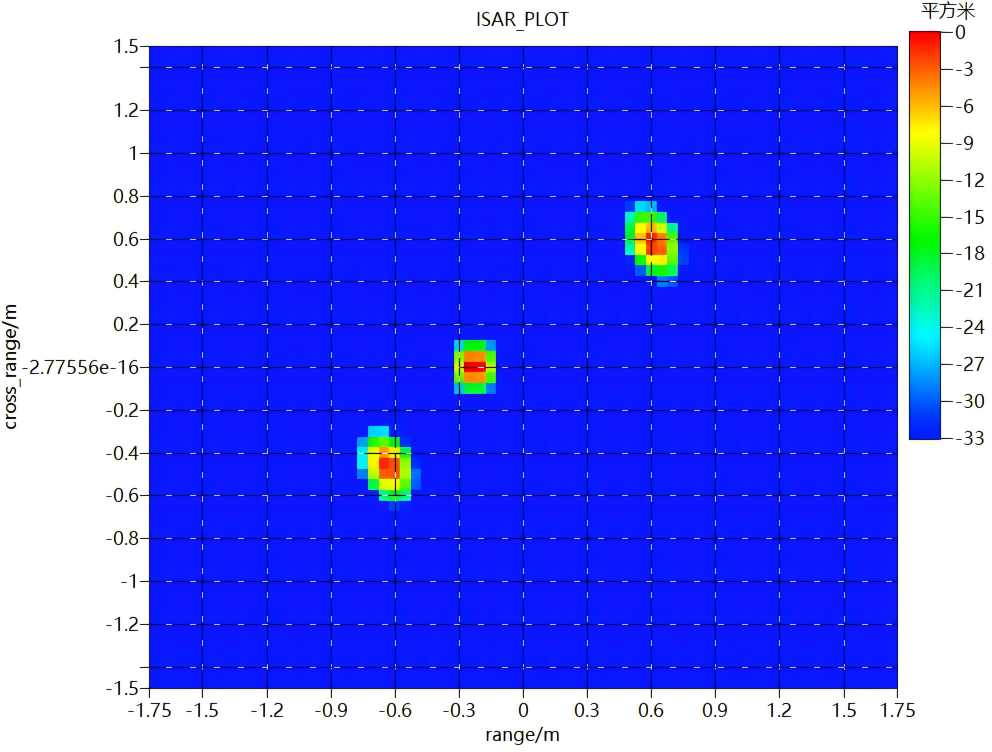

此外，后处理模块还提供了多种数据处理工具，包含傅里叶变换、混合1D/3D/远场结果以及ISAR成像等，支持数据的二次计算分析，进一步提升用户对仿真结果的理解。这些功能不仅提升了数据的可读性，也为用户提供了强大的分析工具，帮助他们深入理解仿真结果。
