有源粒子模拟求解器
粒子模拟求解器主要用于求解带电粒子与电磁场、带电粒子间相互作用的物理问题。以粒子模拟(PIC)结合蒙特卡洛(MC)方法为基础,提供多种发射模型,包括直流发射、高斯发射、热发射、空间电荷限制发射等,支持任意平面或曲面的粒子源发射面设置,同时支持Furman、Vaughan和自定义导入3种类型的二次电子发射模型的计算,支持弹性、激发、电离等碰撞类型。结合内部的MCC模块,粒子模拟求解器可以对气体放电问题进行仿真,如电推进器、离子源等。粒子模拟求解器支持输出粒子时域监视器、二维相空间监视器、三维粒子空间分布图、粒子数目时域演化图等后处理结果,用户可以根据实际需求自由设置提取重要的有源仿真结果。该求解器简单易操作,具有良好的人机交互性和易学习性。
粒子模拟求解器包含电磁粒子模拟和静电粒子模拟两个求解器。电磁粒子模拟求解器通过求解有源麦克斯韦方程组得到电磁场与粒子的相互影响,主要用于求解时变电磁场下的粒子问题,如注波互作用、大功率微波部件的微放电阈值分析等。静电粒子模拟求解器采用泊松方程求解时变电场,适应由于电荷分离效应引起的静电场问题,如电子枪、离子源、等离子体鞘层等。

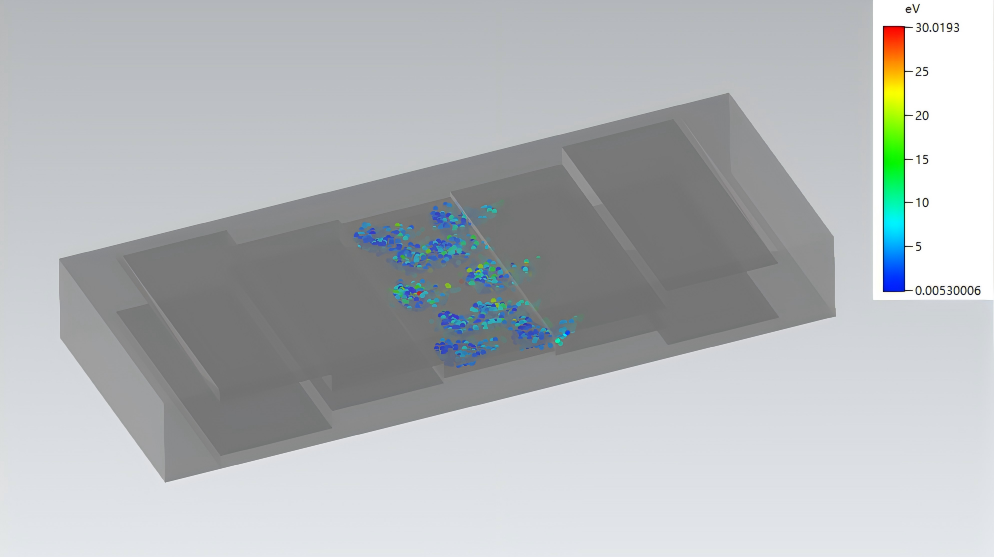

阻抗变换器粒子源设置 阻抗变换器二次电子空间分布

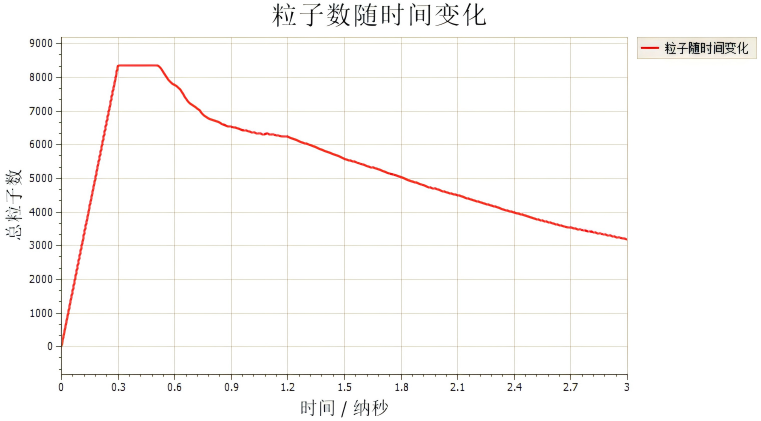

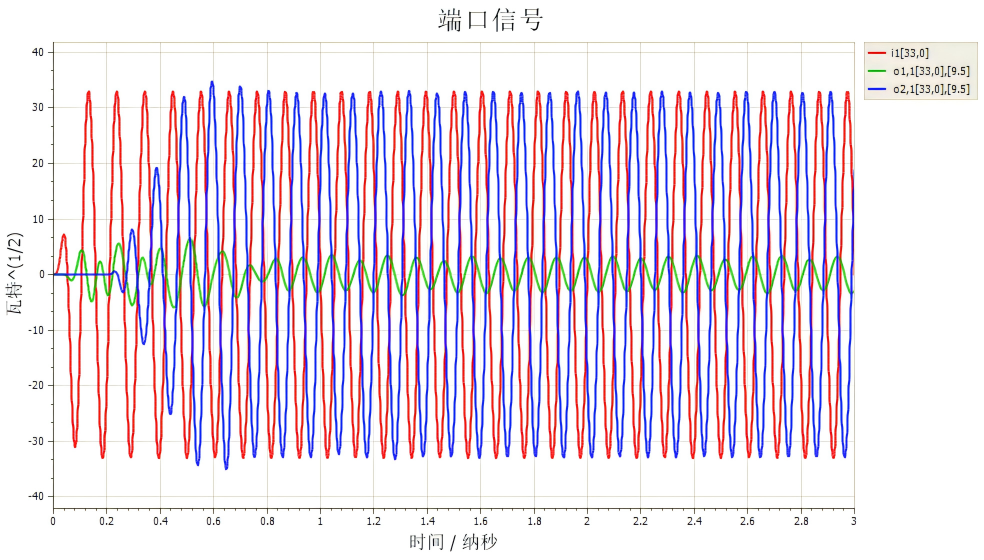

阻抗变换器粒子数目随时间变化趋势 阻抗变换器信号曲线
阻抗变换器粒子动态演变

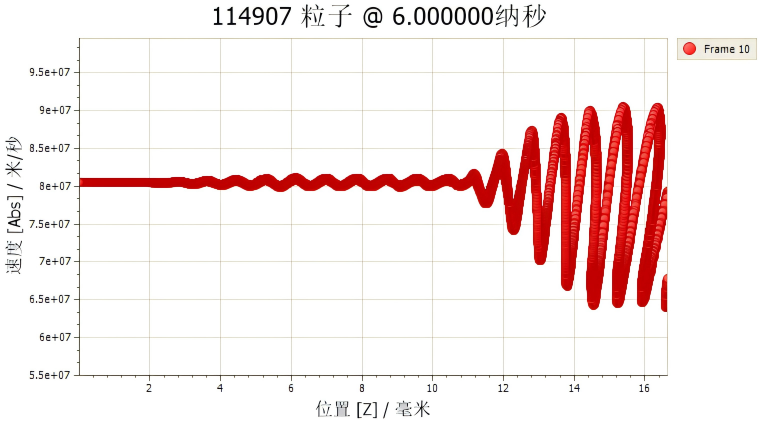

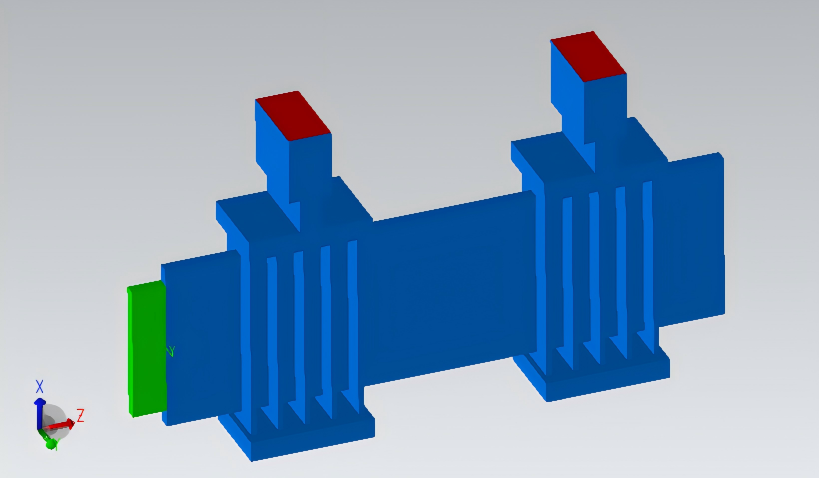

带状注扩展互作用速调管 带状注扩展互作用速调管粒子相空间分布
输入信号 输出信号

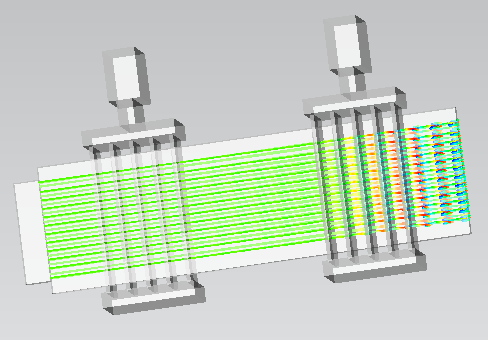

带状注扩展互作用速调管粒子动态演变
描述:有源粒子模拟软件具备GPU加速功能,支持计算能力在6.1以上的多种NVIDIA显卡的并行计算。
算例1 带状注扩展互作用速调管
粒子相空间分布

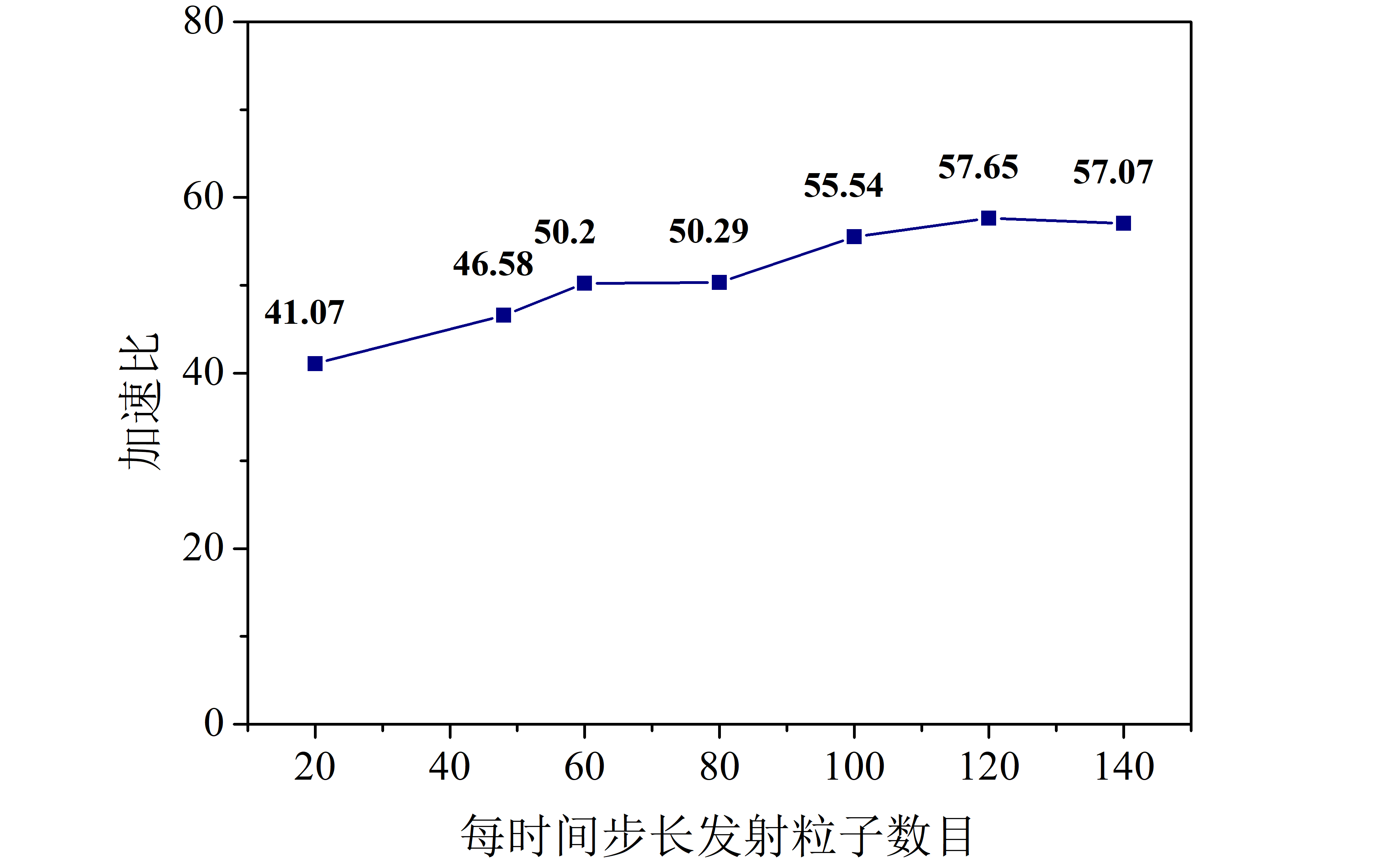

GPU加速比测试

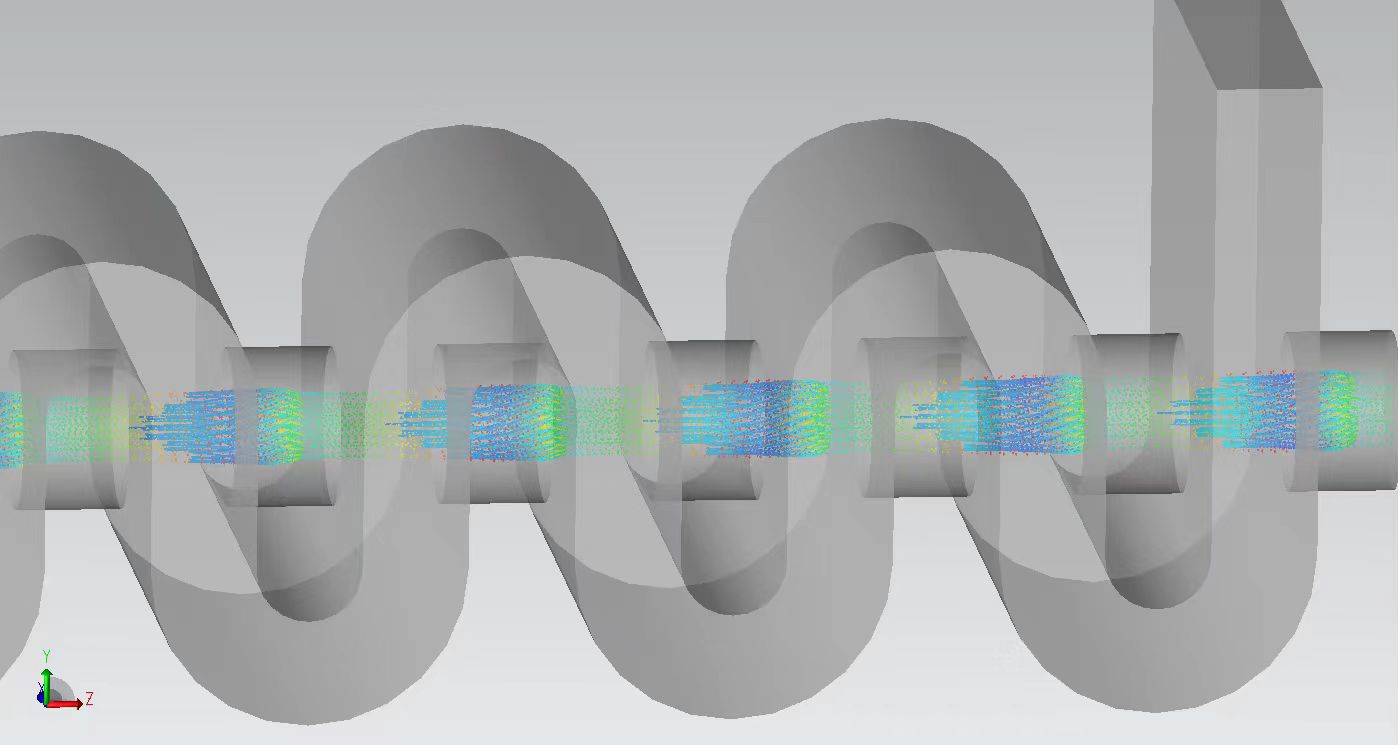

算例2 折叠波导行波管
粒子相空间分布
GPU加速比测试
