行波管数字化制造信息管理系统

一、行业背景

   空间行波管的主要作用是利用其高增益、高线性度的特性将微弱的通信信号高质量放大，从而延长通信距离、提高通讯质量。空间行波管作为一类高精密器件，产品性能指标要求不一，研制成本极高，而传统的生产和管理方式又会带来诸如生产信息分散、不完整，产品进度把控能力薄弱等问题。随着应用需求的不断提升，空间行波管不断向更高性能发展，亟需更加科学的数字化生产和管理技术进行精细化生产管理。

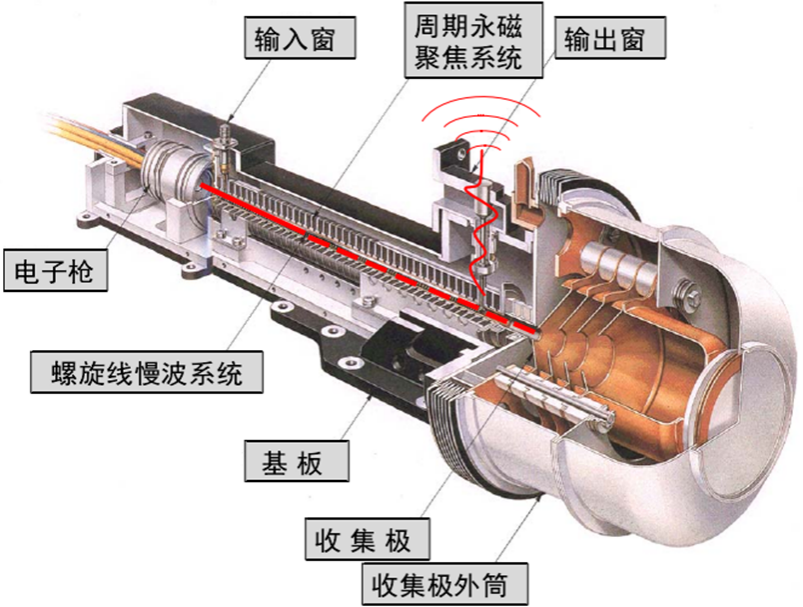

图 1 行波管模型

二、技术路线

        鉴于空间行波管小批量、多品种、高定制的生产特点，我公司提出了“轻量化”行波管数字化制造解决方案——行波管数字化制造信息管理系统，采用了以“设计”为核心，将设计与制造相融合的技术路线，实现了“以设计指导生产，以生产辅助设计”的循环过程。而实现上述技术路线的核心就是具有自主知识产权的工业设计软件。

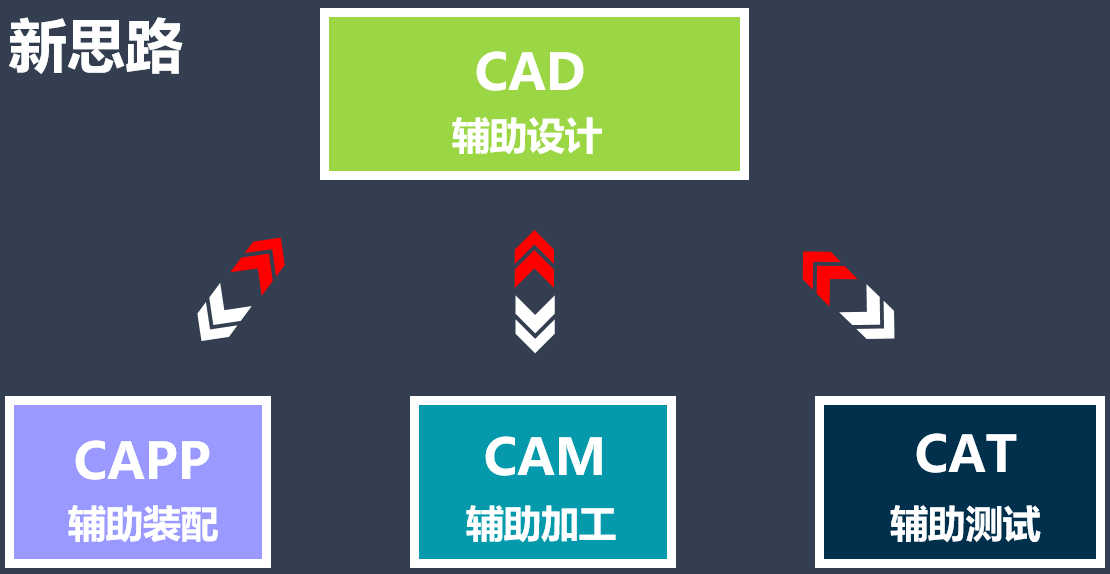

图 2 数字化系统新思路

三、解决方案

   行波管数字化制造信息管理系统采用以“设计”为核心、将设计与制造融合的数字化制造架构，衔接设计端和生产端。该方案集成了数据传输、存储、用户管理、仓储管理、产品管理、电子化生产工艺指导管理、生产过程管理、数据分析等多个功能模块，实现了对空间行波管生产全过程的监控和管理。

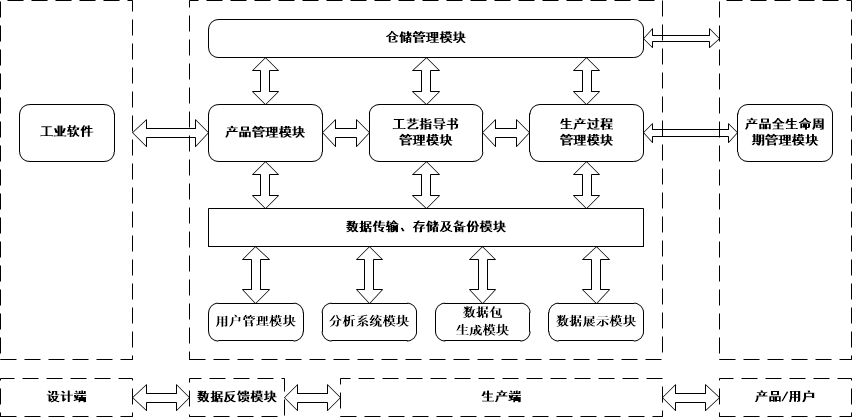

图 3 行波管数字化制造信息管理系统框图

        该系统已在国内某家行波管制造单位得到实际应用，帮助该单位建立起生产制造的信息化框架，系统无缝衔接产品的设计与生产环节，消除“信息孤岛”。同时引入专用仿真软件工具自动预判产品质量，实现了信息的统一采集、综合应用，深度发掘了数据价值。

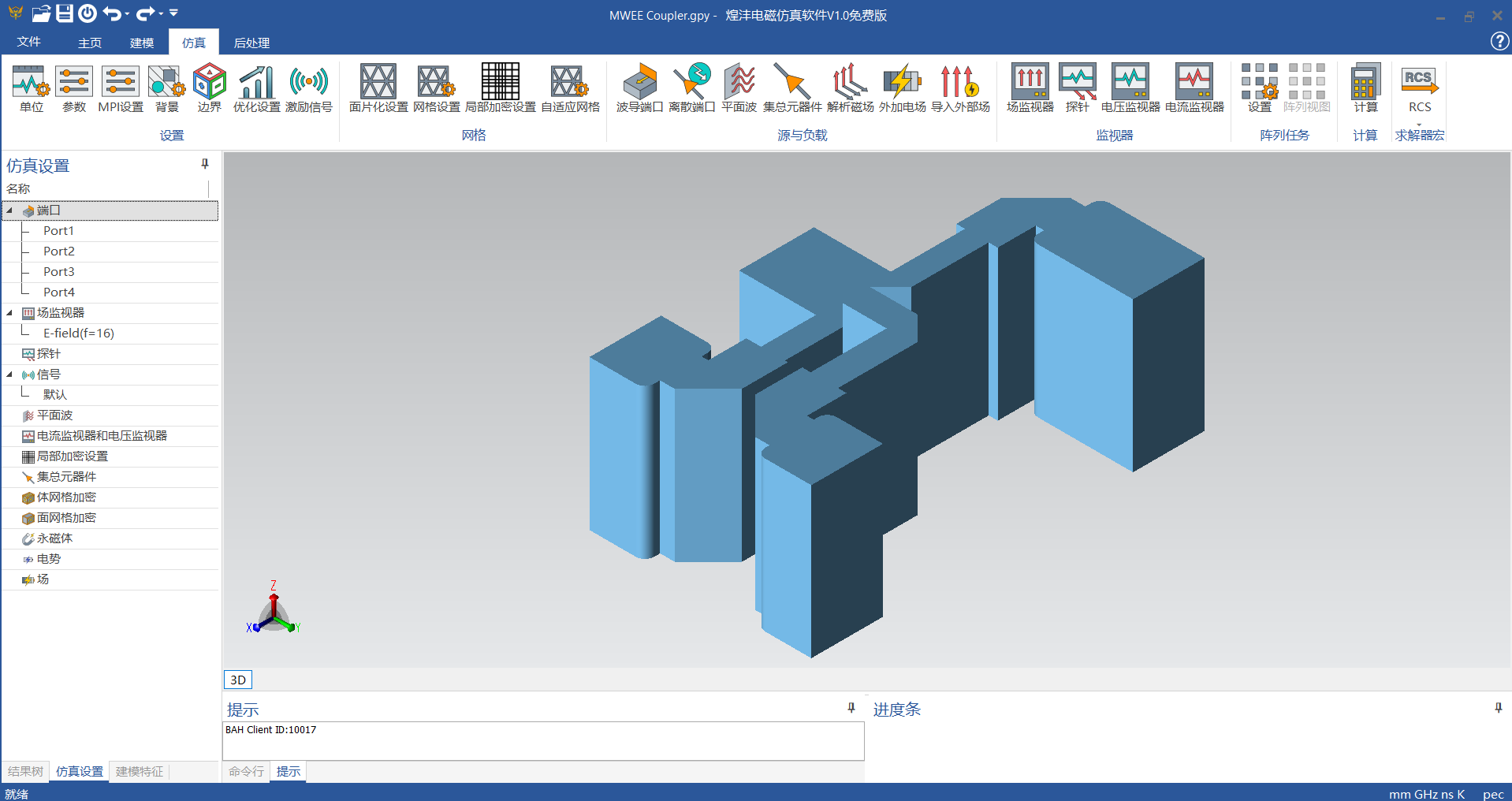

图 4 设计仿真软件

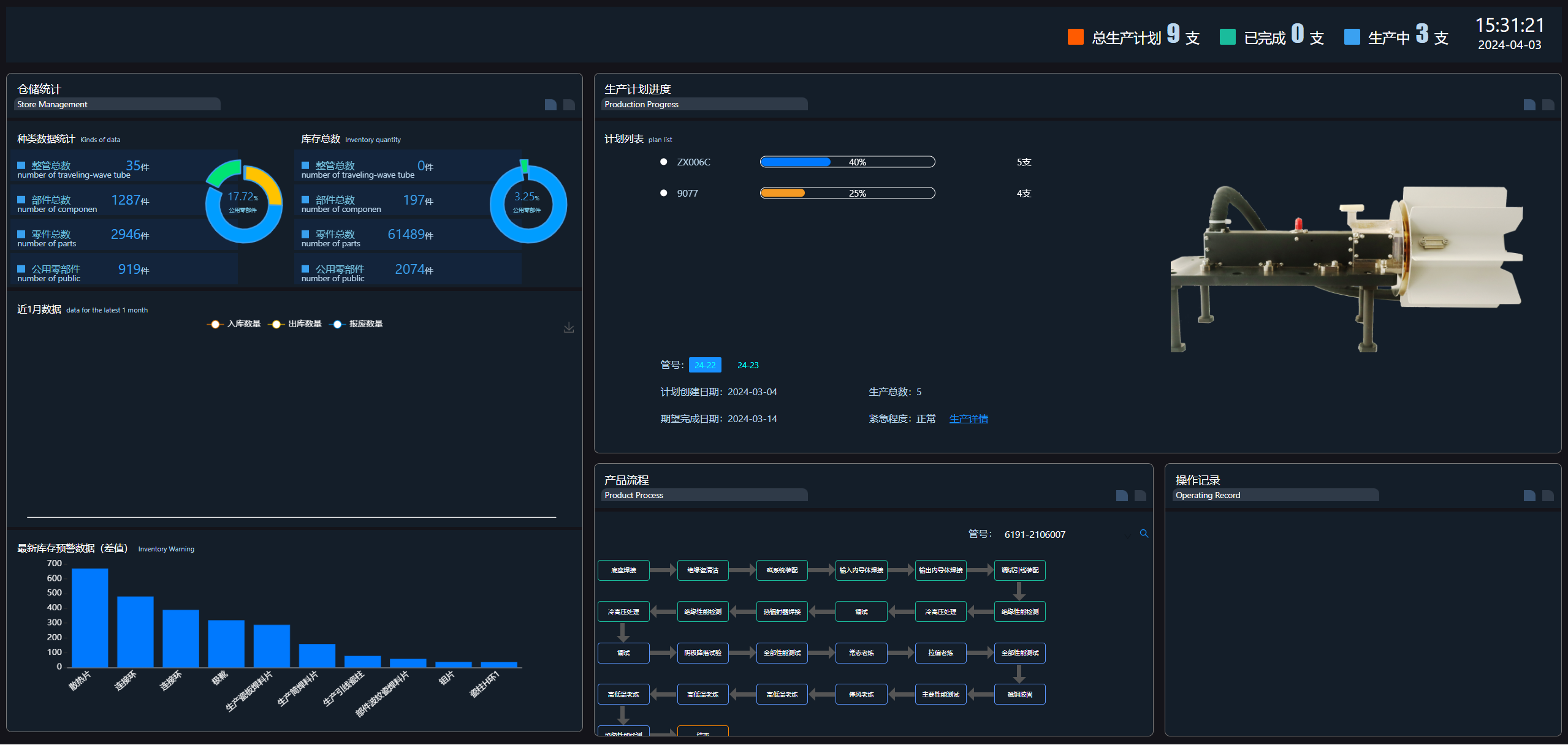

图 5 信息化综合看板

图 6 数据采集终端

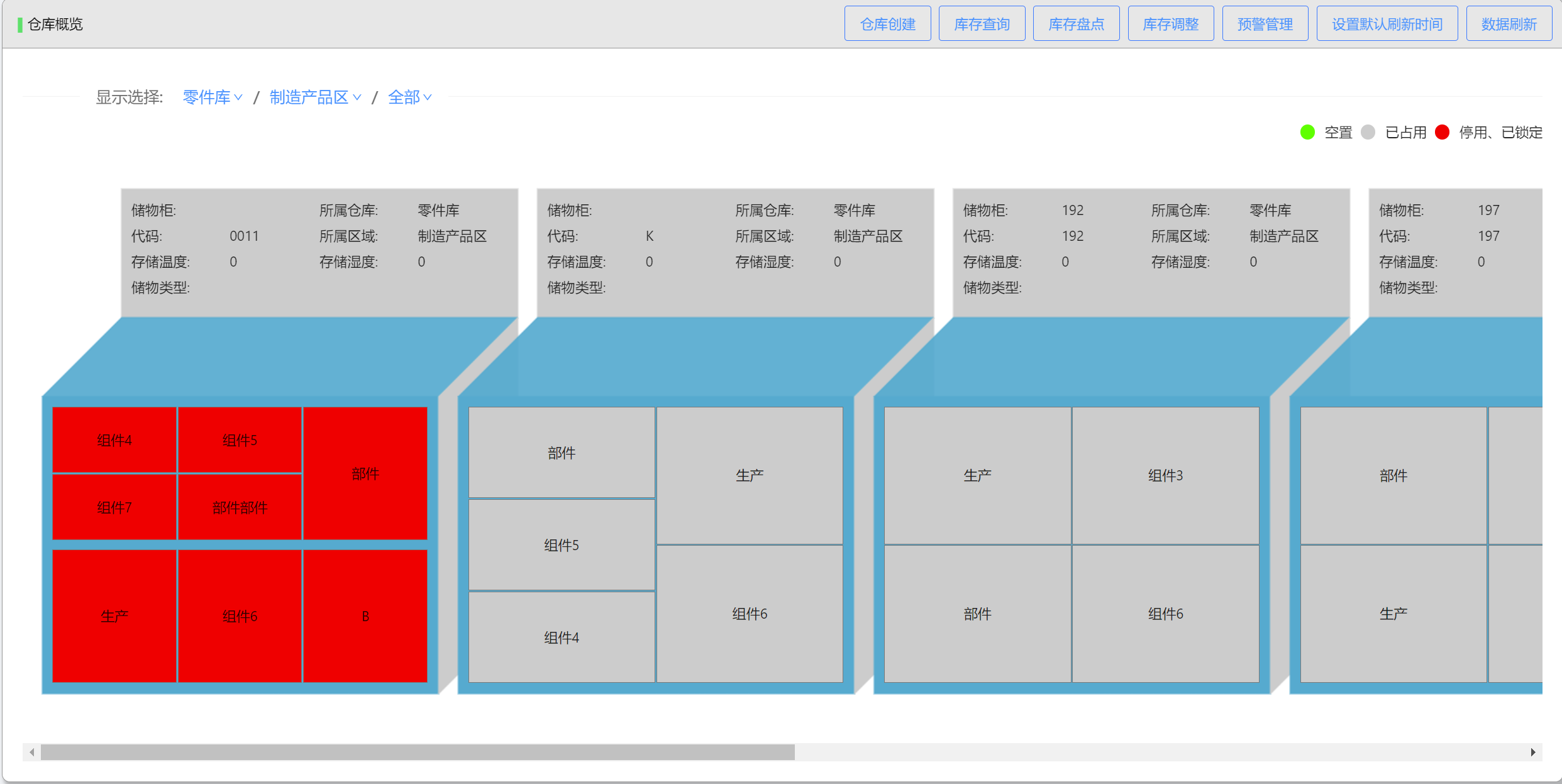

图 7 仓储管理
